SRM 1993   Zeta 電位 - 膠體二氧化硅（標稱質(zhì)量分數(shù) 2.2 %） 旨在評估用于測量 zeta 電位和電泳遷移率的儀器和/或方法的性能。特別是，它旨在用于需要相對較高質(zhì)量分數(shù)和需要校準的基于電聲的方法。

一個 SRM 1993 由兩個預先劃線的安瓿組成，每個安瓿含有大約 25 mL 的膠體二氧化硅懸浮液，在 pH 8.9 的硼酸鹽緩沖液中。該材料由歐盟委員會聯(lián)合研究中心 (JRC) 和 NIST 聯(lián)合生產(chǎn)。 SRM 1993 實質(zhì)上與 JRC ERM-FD306 相同。 NIST 特別出版物 260-209 [1] 中提供了有關(guān) SRM 1993 的生產(chǎn)和表征的詳細信息。

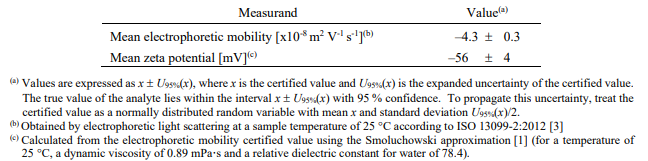

認證值：

認證值是當前對真實值的最佳估計 [2]。下面報告的認證值基于在 NIST、JRC 和附錄 B 中列出的合格合作實驗室進行的測量，并代表基于電泳光散射技術(shù)的可接受數(shù)據(jù)集均值的未加權(quán)平均值；每組都是在不同的實驗室或用不同的測定方法獲得的。這些值可追溯到國際單位制 (SI) [1]。這些值是在收到的基礎(chǔ)上報告的。

儲存：SRM 1993 原裝未開封的安瓿應在室溫（20 °C ± 5 °C）下儲存。SRM 1993 不得承受冷凍溫度，因為這會不可逆轉(zhuǎn)地損害材料的完整性。

處理和使用： NIST SRM 1993 Zeta 電位 - 膠體二氧化硅一種密封在玻璃安瓿中的膠體懸浮液。處理這些安瓿時要小心謹慎，以免破損。打開前，應輕輕倒置安瓿幾次，以確保懸浮液的均勻性并重新懸浮任何沉淀的顆粒。用食指輕輕輕彈錐形部分，同時去除殘留在安瓿上部（錐形頂部）的任何懸浮液傾斜安瓿。安瓿已預先刻痕，可以通過用拇指輕輕按壓以折斷錐形部分來打開。安瓿的內(nèi)容物應在打開的同一天使用，并應在每次測量前輕輕均質(zhì)，不要引入氣泡。 SRM 1993 開封后的穩(wěn)定性尚未評估，因此長時間重復使用該材料由用戶負責。對于電泳光散射和電聲方法，SRM 1993 的等分試樣應按原樣測量，即未經(jīng)稀釋。對于小于認證研究中使用的樣本量，尚未評估材料的均勻性。因此，認證值可能不適用于小于 200 μL 的測試量。

測量溫度為 25 °C ± 0.2 °C。用于分散介質(zhì)（水）在 25 °C 下的粘度和折射率的值分別為 0.89 mPa·s 和 1.332。如果不是在 25°C 下進行測試，則必須調(diào)整粘度值。該材料可用作電聲方法的校準品；在估計測量不確定度時應考慮認證值的不確定度。

東莞市百順生物科技有限公司專業(yè)提供SRM 1993  Zeta電位-膠體二氧化硅標準品，歡迎咨詢定購。
